農業ハウスでの農業生産は、天候に左右されず農産物の安定した供給に寄与することが期待されます。のこぎり型屋根温室では、換気や内部の熱を調整する側面のビニール（被覆材）を制御するために、全周にモーターを装備しています。また、夏季の直射日光対策として遮光（シェーディング）機能も備えています。さらに、換気を促進して植物の葉焼けを防ぎ、病害虫のリスクを低減するために、循環ファンも広く活用されています。こうした機能により、温室内の環境は常に最適な状態に保たれ、収穫量を最大化することが可能になります。本事例では、Milesightが提供する農業用スターターキットを活用し、のこぎり屋根型温室における環境モニタリングやシステム自動化の課題を解決するとともに、収集したデータを最大限に活用して、運用改善と事業全体の成功を推進しています。
 |

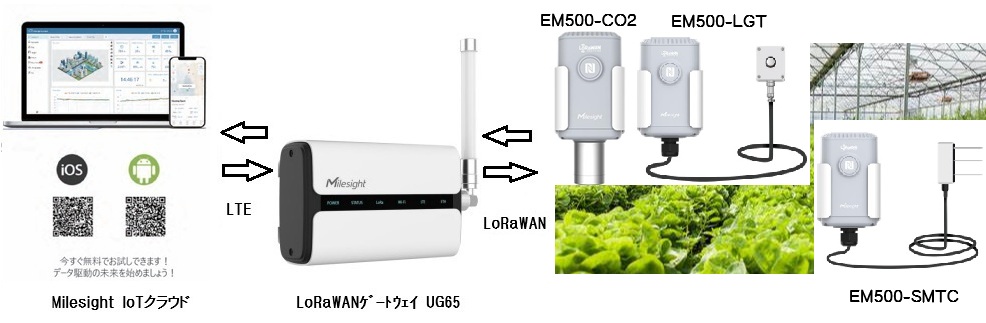

| 農業用スターターキット | ||
| UG65 LoRaWANゲートウェイ EM500-CO2 環境モニタリングのためのLoRaWAN二酸化炭素(CO2)・温度・湿度・気圧センサー EM500-LGT 明るさ検出用のLoRaWAN照度センサー EM500-SMTC 土壌状態監視用のLoRaWAN土壌水分・土壌温度・土壌電気伝導率(EC)センサー UC1114 LoRaWANデジタル入力、デジタル出力(リレー)コントローラー 技術基準適合証明未取得 Milesight IoT Cloud データ解析およびレポートのアプリケーションプラットフォーム |
||

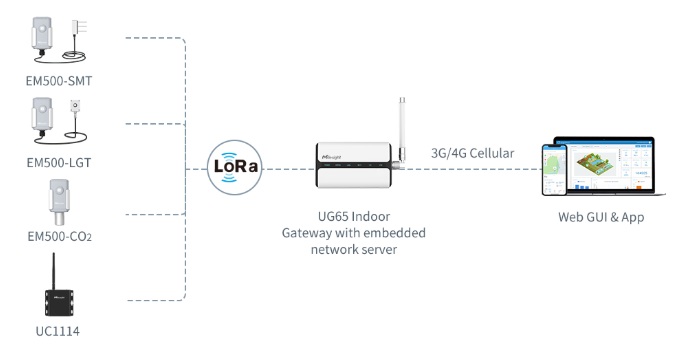

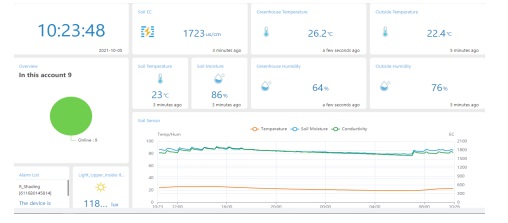

顧客が使用した試作機は複数のセンサー、ゲートウェイ、コントローラーで構成されています。土壌水分センサー(EM500-SMT)は柱に設置され、プローブは5メートルのケーブルで土壌に挿入されます。また、同じ柱には二酸化炭素、温度、湿度センサー(EM500-CO2)が設置され、空気の質を監視します。これらのセンサーは10分ごとにデータを屋内ゲートウェイUG65に送信し、結果を解析します。ゲートウェイはコマンドをUC1114コントローラーに転送し、モーターとファンはデジタル入力およびリプレイ出力ポートで遠隔接続されています。温室内で温度と湿度が基準値を上回っている場合は、閾値内に保つために側壁のプラスチックを開け、ファンを作動させます。 データ管理 設置作業では多くの工具は必要ありませんでした。ゲートウェイとセンサーは設置日前に設置され、すべてが正常に動作し、効率化されることを確実にしています。センサーは温室内の適切な場所に設置され、データの正確さを確保し、誤った数値が出ないようにしました。定期的な更新はクラウドアプリケーションやモバイルアプリ(Milesight IoT Cloud)から確認でき、コントローラーはダッシュボードのボタン一つでインターネット上で直接起動できます。これはMilesight IoT Cloudアプリケーションの助けを借りて行われます。 Milesight IoT Cloudはグラフの作成を簡単にし、データの比較に非常に役立ちます。例えば土壌センサーの場合、電子伝導率が1500を下回り始めると、灌漑に問題があることを意味します。小さな停電で灌漑の現在のプログラムがリセットされたり、ポンプのヒューズが切れてこの問題が起きている可能性があります。 これまでは、顧客はシステムに満足しています。スマートフォンで環境モニタリングを実現できることは、土壌センサーを使って植物の健康状態を把握し、根の健康状態に関する重要な情報を提供し、問題の診断にも大きな利点があります。
・消費電力が少ない LoRaWANの1つ目の特徴は、「消費電力が少ない」という点です。LoRaWANは、エンドデバイスにより消費電力が多少異なりますが、送受信速度が早く、ほかの通信規格に比べて消費電力が少ないため、メンテナンス回数も抑えることができます。また、ボタン電池1つの電力で双方向通信ができるほど消費電力が少なく、そのバッテリーは、連続稼働をしても10年間以上は稼働することができるとも言われています。 ・長距離通信ができる LoRaWANの2つ目の特徴は、「長距離通信ができる」という点です。スマートフォン（3G以降）などで利用されている800MHz帯で届く距離は、約2～5kmと言われますが、LoRaWANでは、約10kmと倍以上の距離に通信することが可能です。このように、障害物がほとんどないような場所では、10km以上の通信をすることが可能ですが、業務に利用する場合、市街地であれば約3〜5km、障害物がある屋内などの場合であれば、約1kmと想定しておくと良いでしょう。 ・ノイズに強く通信が安定する LoRaWANの3つ目の特徴は、「ノイズに強く通信が安定する」という点です。LoRaWANが利用している920MHz帯は、他の無線ネットワークが存在している環境下でも、電波同時の干渉が起きにくく、通信の遅延時間（レイテンシ）を抑え、安定的に通信を行なうことが可能です。そのため、工場施設内や屋内でも、安心して活用することができます。 EM500-CO2 環境モニタリングのためのLoRaWAN二酸化炭素(CO2)・温度・湿度・気圧センサー特長 ・CO2、温度、湿度、気圧などの複数のセンサーを統合> ・柔軟な閾値条件設定で、さまざまなアプリケーションに最適 ・データ保存(1000個)、データ再送信など高度な機能有 ・交換可能な19000mAhバッテリーと交換なしで10年間動作 ・NFC(近距離無線通信)搭載で設定が簡単 ・見通し距離10kmまでの超長距離伝送 ・標準の LoRaWAN ゲートウェイおよびネットワークに準拠サーバー ・Milesight IoT Cloud ソリューションによる迅速かつ簡単な管理 ・壁、柱取り付け、磁気取付 EM500-LGT 明るさ検出用のLoRaWAN照度センサーの特長 ・広い測定範囲と高精度 ・交換可能な19000mAhバッテリーと交換なしで10年間動作 ・NFC(近距離無線通信)搭載で設定が簡単 ・見通し距離10kmまでの超長距離伝送 ・標準の LoRaWAN ゲートウェイおよびネットワークに準拠サーバー ・Milesight IoT Cloud ソリューションによる迅速かつ簡単な管理 ・壁、柱取り付け、DIN取付 EM500-SMTC 土壌状態監視用のLoRaWAN土壌水分・土壌温度・土壌電気伝導率(EC)センサーの特長 ・多種類の土壌に対応した高精度センサー ・見通し距離10kmまでの超長距離伝送 ・過酷な環境用途向けの IP67 防水筐体 ・内蔵の 19000 mAh 交換可能なバッテリーと 10 年間動作交換なし ・NFC(近距離無線通信)搭載で設定が簡単 ・標準の LoRaWAN ゲートウェイおよびネットワークに準拠サーバー ・Milesight IoT Cloud ソリューションによる迅速かつ簡単な管理 ・柱、壁への取り付け UG65 LoRaWANゲートウェイの特長 ・堅牢な8CH LoRaWANゲートウェイ, TELEC認証済 ・高性能クアッドコア 64-bit ARM Cortex-A53 CPU採用 ・低消費電力でトラフィック量が大きい、SX1302 LoRa チップ採用 ・マルチバックホールバックアップ(イーサネット,セイラー,Wi-Hi) ・複数VPN(IPsec/OpenVPN/L2TP/PPTP/DMVPN) ・DeviceHubとMilesight IoT Cloud が提供するリモート管理 ・小型堅牢なIP65筐体(UG65)、小型堅牢なIP67筐体(UG67) ・ビルトイン ネットワーク サーバー(MQTT/HTTP/HTTPS) API ・組込Python SDK、Node-RED 開発ツール ・机上、壁、または柱への取り付け Milesight IoT Cloud データ解析およびレポートのアプリケーションプラットフォームの特長 ・リアルタイム及び履歴データをダッシュボード上のドラッグ&ドロップウィジェットに変換 ・アクセスと監視プロジェクトをどこからでも制御 ・トリガーされたイベントに基ずく電子メール及びモバイルプッシュ通知 ・AWS上に構築され、データの機密性と信頼性の高いインフラストラクチャーを提供 ・2 ダッシュボード、10 デバイスまで無料提供 |
Milesight UG65/UG67 屋外用 8ch LoRaWAN ゲートウェイ 産業用セルラールーター
 UG65 |
 UG67 |
特長 ■堅牢な8CH LoRaWANゲートウェイ, TELEC認証済 ■高性能クアッドコア 64-bit ARM Cortex-A53 CPU採用 ■低消費電力でトラフィック量が大きい、SX1302 LoRa チップ採用 ■マルチバックホールバックアップ(イーサネット,セイラー,Wi-Hi) ■複数VPN(IPsec/OpenVPN/L2TP/PPTP/DMVPN) ■DeviceHubとMilesight IoT Cloud が提供するリモート管理 ■小型堅牢なIP65筐体(UG65)、小型堅牢なIP67筐体(UG67) ■ビルトイン ネットワーク サーバー(MQTT/HTTP/HTTPS) API ■組込Python SDK、Node-RED 開発ツール ■机上、壁、または柱への取り付け Milesight IoTカタログ(日本語版)(PDF 13,864KB) UG65カタログ(PDF 318KB) UG67カタログ(PDF 370KB) |
|
| 型番 | UG65 | GU67 | |
| ハードウェア | |||
| CPU | Quad-core 1.5 GHz, 64-bit ARM Cortex-A53 | ||
| メモリ | 16 GB eMMC Flash, 512 MB DDR4 RAM | ||
| LoRaWAN | |||
| アンテナ | 2 x 内部アンテナ (オプション: 1 x 50 Ω Nメス外部コネクタ) | 2 x 内部アンテナ + 2 x 50 Ω Nメス外部コネクタ | |
| チャンネル | 8 (半二重/全二重) | ||
| 周波数帯域 | AS923-1&2&3&4(920-928.0MHz) | ||
| 感度 | -140dBm Sensitivity @292bps | ||
| 出力電力 | 27dBm (最大) | ||
| プロトコル | V1.0 Class A/Class B/Class C and V1.0.2 Class A/Class B/Class C | ||
| イーサネット | |||
| ポート | ポート 1 x RJ45 (PoE PD 対応) | ||
| 物理層 | 10/100/1000 Base-T (IEEE 802.3) | ||
| データレート | 10/100/1000 Mbps (自動検知) | ||
| インターフェース | 自動 MDI/MDIX | ||
| モード | 全二重または半二重 (自動検出) | ||
| Wi-Fi | |||
| アンテナ | 内部アンテナ | ||
| 規格 | IEEE 802.11 b/g/n, 2.4GHz | ||
| モード | AP または クライアント | ||
| セキュリティ | WPA/WPA2認証、WEP/TKIP/AES暗号化 | ||
| 送信電力 | 802.11b: 18 dBm +/-2.0 dBm (11 Mbps) 802.11g: 15 dBm +/-2.0 dBm (6 Mbps) 802.11g: 15 dBm +/-2.0 dBm (54 Mbps) 802.11n@2.4 GHz: 14 dBm +/-2.0 dBm (MCS0_HT20) 802.11n@2.4 GHz: 14 dBm +/-2.0 dBm (MCS7_HT20) 802.11n@2.4 GHz: 13 dBm +/-2.0 dBm (MCS0_HT40) 802.11n@2.4 GHz: 13 dBm +/-2.0 dBm (MCS7_HT40) |
||
| セルラーインターフェイス (オプション) | |||
| アンテナ | 内部アンテナ | ||
| SIMスロット | 1 x mini SIM-2FF | ||
| GPS | |||
| アンテナ | - | 内部アンテナ | |
| 感度 | - | -167dBm@トラッキング, -149dBm@取得, -161dBm@再取得 | |
| 位置精度 | - | <2.5m CEP | |
| その他 | |||
| リセットボタン | 1 x RST | ||
| コンソールポート | 1 x USB Type-C | ||
| LEDインジケータ | 1 x 電源, 1 x ステータス, 1 x LoRa, 1 x Wi-Fi, 1 x LTE, 1 x ETH |
1 x SYS, 1 x LoRa, 1 x LTE | |
| ビルトイン | ウォッチドッグ, RTC, タイマー | ||
| ソフトウェア | |||
| ネットワーク プロトコル | PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, DDNS, HTTP, HTTPS, DNS, ARP, SNTP, Telnet, SSH, MQTT, etc. |
||
| VPNトンネル | オープンVPN/IPsec/PPTP/L2TP/GRE/DMVPN | ||
| ファイアウォール | ACL/DMZ/ポートマッピング/MACバインディング/URLフィルター | ||
| 管理機能 | Web, CLI, SMS, オンデマンドダイヤルアップ, DeviceHub, Milesight IoTクラウド, イースターワークプレイスプラットフォーム | ||
| 信頼性 | WANフェイルオーバー | ||
| App | Python SDK, Node-RED | ||
| 電源 | |||
| 入力電源 | 1. DC 9～24V (DCジャック) 2. 1 x 802.3 af PoE |
1. 1 x 802.3 af PoE 2. DC 12V (M12) |
|
| 消費電力 | 2.9W (最大 4.2W) | 3.6W (最大 4.8W) | |
| 筐体仕様 | |||
| 保護 | IP65 | IP67 | |
| 寸法 | 180 x 110 x 56.5 mm (7.09 x 4.33 x 2.22 in) | 240 x 164 x 90.9 mm (9.45 x 6.46 x 3.58 in) | |
| 取付 | デスクトップ, 壁, ポール | 壁, ポール | |
| 動作環境 | |||
| 動作温度 | -40 ～ 70℃(60℃を超えるとパフォーマンス低下) | ||
| 保存温度 | -40 ～ 85℃ | ||
| イーサネット分離 | 1.5 kV RMS | ||
| 湿度 | 25℃で 0% ～ 95% (結露なきこと) | ||
| 承認 | |||
| 認証 | CE, FCC, IC, TELEC | CE, FCC, RCM,TELEC, ANATEL | |
| 指令 | RoHS | ||
| 型名 | ||
|---|---|---|
| UG65-L00J-915M-EA | 屋外用 8ch LoRaWAN ゲートウェイ 産業用セルラールーター、IP65、DC 9～24V (DCジャック) | |
| UG67-L00J-915M | 屋外用 8ch LoRaWAN ゲートウェイ 産業用セルラールーター、IP67、DC12V (M12) | |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Milesight EM500-SMTC IP67 LoRaWAN土壌水分・土壌温度・土壌電気伝導率(EC)センサー
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Milesight UC1114 LoRaWANデジタル入力、デジタル出力(リレー)コントローラー
技術基準適合証明未取得
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
価格及び納期はお問い合わせください。
